棕剛玉生成原理是什么

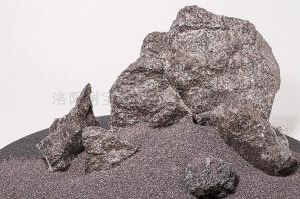

　　棕剛玉是用高鋁礬土熟料、炭素材料、鐵屑三種原料經(jīng)過配料混勻加入電弧爐中，經(jīng)過高溫熔化和雜質還原后冷卻而結晶成的棕褐色熔塊。其主要化學成分是Al2O3，含量為94.5%～97%。

　　下面，我們看看棕剛玉生成原理，具體如下：

　　棕剛玉冶煉是利用鋁對氧的親和力比鐵、硅、鈦等大的基本原理，可以通過控制還原劑的數(shù)量用還原冶煉的方法是鋁礬土中的主要雜質還原，被還原的雜質生成硅鐵合金并與剛玉熔液分離，從而獲得結晶質量符合要求、Al2O3含量大于94.5%。用高鋁礬土直接冶煉剛玉，從理論上說，只要加入足夠的碳，并將溫度控制在1800～1900℃，就可能將礬土中除Al2O3和CaO以外其他氧化物還原成金屬而分離出去，并保持Al2O3穩(wěn)定存在。在還原的金屬元素中K、Na和Mg是以氣態(tài)形式揮發(fā)掉的，而Fe、Si和Ti等金屬則多數(shù)形成合金下沉，從而達到Al2O3與其他氧化物分離開的目的。其還原反應如下：

　　3Fe2O3+C→2Fe3O4+CO↑

　　Fe3O4+C→3FeO+CO↑

　　FeO+C→Fe+CO↑

　　SiO2+Fe+2C→FeSi+2CO↑

　　TiO2+3C→TiC+2CO↑

　　TiO2+2C+3Fe→Fe3Ti+2CO↑
